鉚釘檢測
開發背景
汽車鏈條等五金件加工過程中，由于產品屬于低值、量大類型，傳統的接觸式機械測量方法，無論速度、精度都根本無法滿足要求。
系統原理
本機利用機器視覺自動測量五金件的相關尺寸，將需要由人工檢查的傳統測試過程自動化，消除人為的檢查誤差，更有效地提高產品品質。配備自動上料和下料系統，大大提高了生產效率。

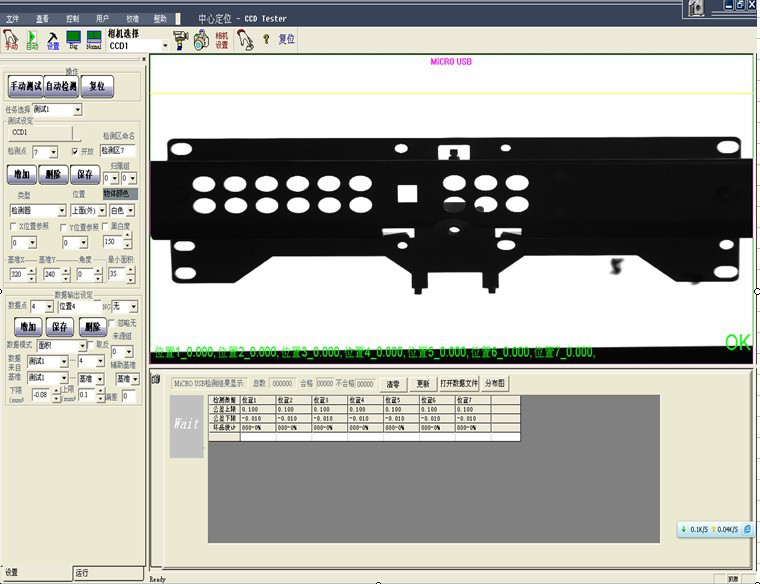

由人工將批量五金件放入自動送料振動盤，經分料機構將產品送到測試機構，程序測試完成后，由送料機構將OK品和NG品分別送入不同的料區。操作界面如下：
檢測參數
|
檢測樣品信息 |
樣品名稱 |
五金件 |
樣品尺寸 |
|
檢測范圍(FOV) |
1120*840mm |
|
檢測內容1 |
漏壓，多壓螺柱&銷柱 |
對應公差尺寸 |
|
|||
|
檢測內容2 |
|
對應公差尺寸 |
|
|||
|
檢測內容3 |
|
對應公差尺寸 |
|
|||
|
附公差尺寸圖紙 |
|
|||||
|
客戶要求 |
速度要求 |
|
安裝尺寸要求 |
|
||
|
環境要求 |
|
電氣接口要求 |
|
|||
|
系統配套方式 |
IO接口或通信接口要求 |
|||||
|
圖像系統配置 |
相機配置 |
500萬像素 |
相機幀率 |
14fps |
圖像分辨率 |
2558*2056 |
|
圖像精度 |
|
檢測速度 |
200ms |
鏡頭倍數 |
0.008x |
|
產品優勢
◇不良品漏檢率為0，避免客訴問題。
◇節約人工成本，，，徹底解決人眼產生的疲勞誤判。
◇可持續長時間穩定工作，故障率低。
◇非接觸測量，對被測物體不會產生損傷。
◇報表輸出，數據存儲，以便不良品分析。
適用范圍
適用于各類五金件，如汽車鏈條、連接件等。
